Guida alla scelta del gas di protezione: il componente “invisibile” per saldature di qualità

Nella saldatura professionale, spesso ci si concentra ossessivamente sulla potenza del generatore o sulla qualità del metallo d’apporto. Tuttavia, esiste un componente “invisibile” che determina il successo o il fallimento di ogni cordone: il gas di protezione.

La scelta del gas non influisce solo sulla protezione del bagno di fusione dalle impurità atmosferiche, ma decide la stabilità dell’arco, la profondità di penetrazione, la velocità di esecuzione e l’estetica finale del giunto. In questa guida analizziamo come scegliere la miscela ideale per i processi MIG, MAG e TIG.

1. Perché il gas è fondamentale?

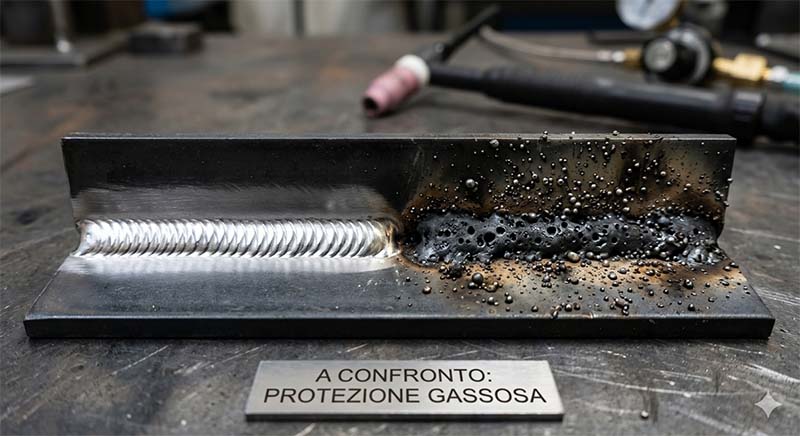

Senza una protezione gassosa adeguata, il metallo fuso reagisce istantaneamente con l’ossigeno e l’azoto presenti nell’aria. Il risultato? Porosità, inclusioni di scorie e fragilità strutturale. Il gas ha tre funzioni principali:

1. Protezione: Crea un’atmosfera controllata che scherma il bagno e l’elettrodo (nel caso del TIG).

2. Ionizzazione: Facilita il passaggio della corrente elettrica (arco).

3. Apporto Termico: Influenza la fluidità del metallo e la forma del cordone.

2. Le 5 molecole chiave della saldatura

Ogni gas ha una “personalità” chimica diversa. Ecco le basi:

• Argon (Ar): Il re dei gas inerti. È più pesante dell’aria, garantisce un arco stabile e un innesco facile. È il gas universale per il TIG e la base per quasi tutte le miscele MIG/MAG.

• Elio (He): Inerte, ma con una conduttività termica 9 volte superiore all’Argon. Produce un arco molto caldo e concentrato, ideale per spessori elevati di alluminio e rame.

• Anidride Carbonica (CO2): Un gas attivo usato nel processo MAG su acciaio al carbonio. Garantisce un’ottima penetrazione ma produce più spruzzi rispetto alle miscele.

• Ossigeno (O2): In piccole percentuali (1-5%), migliora la bagnabilità e la stabilità del bagno nell’acciaio inox e al carbonio.

• Idrogeno (H): Un potente agente riducente. Aumenta il calore e la pulizia del cordone, ma va usato solo su acciai inossidabili austenitici (rischio di porosità su alluminio e acciai ferritici).

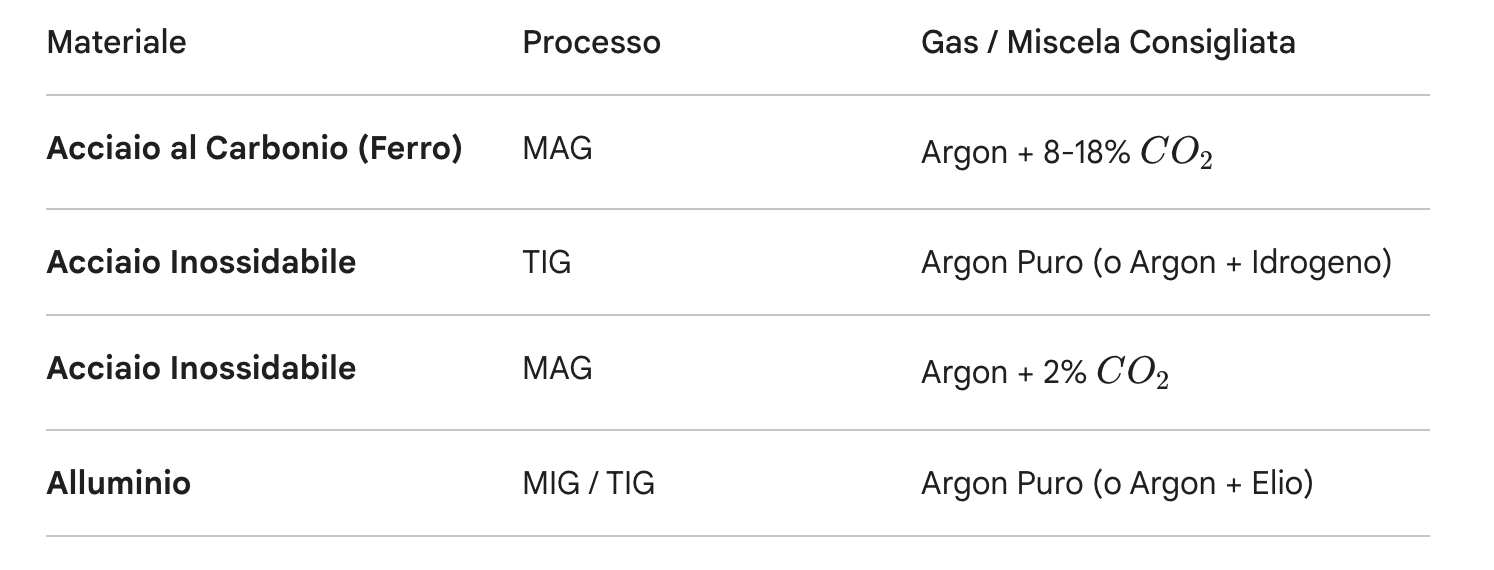

3. Come scegliere in base al materiale

Acciaio al Carbonio (Processo MAG)

Per il ferro e l’acciaio comune, l’obiettivo è la produttività e la penetrazione.

• Miscele Argon-CO2: Sono le più versatili. Una miscela con l’8% di CO2 è ottimale per velocità e riduzione degli spruzzi. Salendo al 18% di CO2, si ottiene maggiore potenza per spessori medio-grandi.

Acciaio Inossidabile (Processo MAG e TIG)

Qui l’estetica e la resistenza alla corrosione sono prioritarie.

• TIG: Argon puro per la massima pulizia, o Argon-Idrogeno per aumentare la velocità e ottenere cordoni brillanti.

• MAG: Si usano miscele Argon-CO2 con tenori di anidride carbonica molto bassi (circa il 2%), per evitare di ossidare il cromo contenuto nell’inox.

Alluminio e Rame (Processo MIG e TIG)

Questi metalli dissipano calore velocemente.

• Spessori sottili: Argon puro è la scelta standard per affidabilità e semplicità.

• Spessori elevati: Miscele Argon-Elio. L’aggiunta di Elio permette di “sfondare” la conducibilità termica del materiale, garantendo penetrazione senza dover preriscaldare eccessivamente il pezzo.
